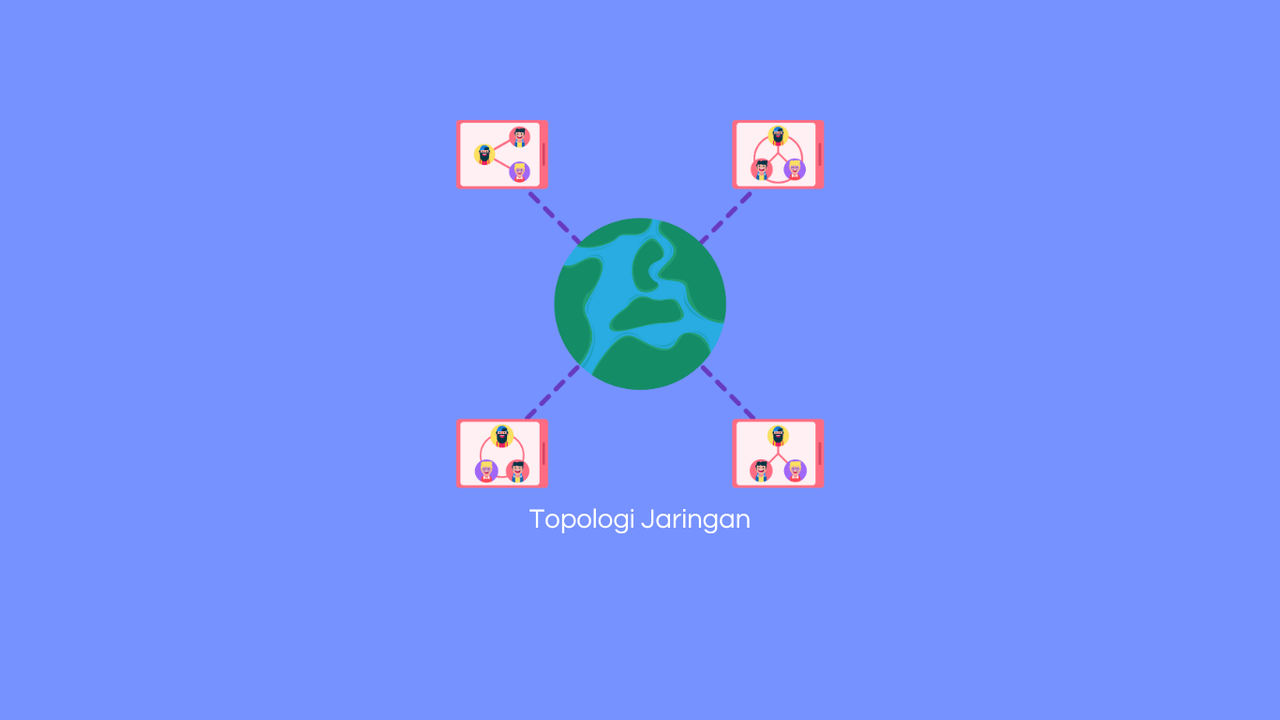

Topologi Jaringan

Table of Contents

Secara umum, topologi jaringan adalah metode yang digunakan untuk menghubungkan dua atau lebih komputer menggunakan kabel UTP, fiber optik, atau nirkabel sebagai media transmisi Tujuan dan topologi janngan ini adalah memudahkan komunikasi antarpengguna, terlepas dari lokasi fisik mereka. Dengan kata lain, topologi jaringan komputer merupakan cara atau sistem untuk menyatukan komputer-komputer tersebut baik melalui penggunaan kabel maupun tanpa kabel.

Fungsi utama dari topologi jaringan komputer adalah memastikan bahwa setiap komputer atau host dalam jaringan dapat saling berkomunikasi. Selain itu, ketika jumlah perangkat komputer meningkat, topologi jaringan dapat menjadi alat yang efisien untuk menghubungkan jaringan antarkomputer. Ini memungkinkan pengguna untuk dengan cepat mengetahui estimasi biaya, kecepatani, atau skala yang dibutuhkan dalam suatu jaringan. Meskipun topologi jaringan memberikan banyak keuntungan, perlu diingat bahwa juga ada kekurangan yang harus diperhatikan oleh pengguna.

Setiap pemasangan komputer dengan jumlah lebih dari satu sering menggunakan istilah topologi jaringan. Hal ini karena topologi memiliki peran penting dalam menghubungkan perangkat antarkomputer, memungkinkan berbagi daya, komunikasi, dan akses internet. Oleh karena itu, topologi jaringan sering digunakan di berbagai organisasi seperti perusahaan dan sekolah, di mana kebutuhan akan lebih dari satu komputer umumnya diperlukan.

Adapun berdasarkan jenisnya, topologi jaringan terbagi atas topologi cincin, topologi bus, ataupun topologi star. Umumnya, jenis-jenis topologi jaringan tersebut memiliki kekurangan dan kelebihan masing-masing. Dengan demikian, perlu diketahui kelebihan dan kekurangannya agar saat memasang perangkat lebih dari satu dapat berjalan lancar.

Jenis - Jenis Topologi Jaringan

Topologi jaringan dibuat dengan berbagai metode bergantung pada kebutuhan user. Berikut dijelaskan mengenai jenis-jenis topologi jaringan.

Topologi Ring

Topologi ring sering digunakan dalam lingkungan perusahaan, di mana komputer-komputer dihubungkan membentuk lingkaran. Setiap komputer saling terhubung secara berurutan, membentuk jaringan yang menyerupai cincin tertutup. Penggunaan kabel tipe UTP dan patch cable menjadi ciri khasnya, membentuk jaringan dengan simpul-simpul yang tersusun secara seri. Data bergerak dalam satu arah, mengeliminasi kemungkinan tabrakan data dalam proses pertukaran. Dengan cara ini, topologi ring memungkinkan interaksi antarkomputer baik dalam jarak dekat maupun jarak jauh.

Topologi Ring

Berikut cara kerja topologi jaringan ring

1) Penguat sinyal di bagian kedua sisi dimiliki setiap node pada sentral. Dengan demikian, setiap perangkat akan saling bekerja sama untuk menguatkan sinyal

2) Adapun ketika proses penerimaan dan penerusan sinyal akan dibantu suatu alat yaitu token. Tokan Ini juga dapat dijadikan sebagai pengantar data jika suatu node memerlukannya.

Topologi Star

Topologi star Topologi jaringan star biasanya memiliki bentuk mirip bintang, di mana beberapa komputer terhubung ka satu pusat kontrol/node pusat. Setiap perangkat dalam jaringan ini memiliki koneksi langsung dengan node pusat, yang berperan sebagai pusat kegiatan utama. Banyak perusahaan telah mengadopsi struktur Ini dalam sistem jaringan mereka. Dalam topologi jaringan star, satu jaringan berfungsi sebagai pusat aktivitas, dan semua pertukaran data terjadi melalui jaringan pusat dengan stasiun primer dan node terhubung, yang juga dikenal sebagai stasiun sekunder.

Ciri utama dari topologi jaringan star adalah bahwa setiap node dapat langsung terhubung ke server pusat. Aliran data dimulai dari node dan mengalir ke server pusat sebelum diarahkan ke node tujuan. Jika terjadi kerusakan pada salah satu node, keseluruhan jaringan tetap dapat beroperasi dengan lancar.

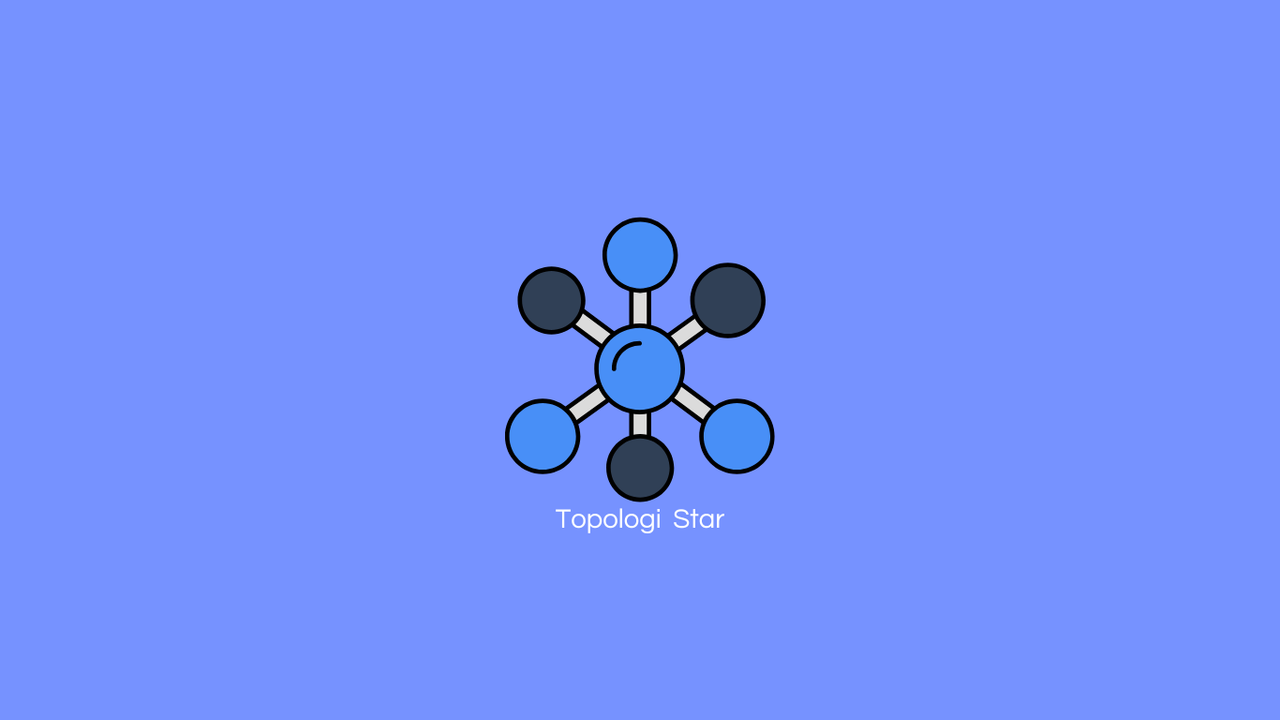

Topologi Star

Topologi jaringan star dapat menggunakan kabel yang lebih terjangkau karena hanya mengelola satu alur lalu lintas, yaitu yang menuju ke server pusat. Biasanya, jenis kabel yang digunakan adalah UTP dengan konektor RJ-45. Cara kerja topologi jaringan star melibatkan perancangan beberapa jaringan komputer yang terhubung secara terpusat, yang dikenal sebagai hub atau switch. Jaringan di pusat berfungsi sebagai server utarna, sedangkan switch berperan sebagai perangkat pada bagian pusat yang menyimpan semus aliran data dari node dalam bentuk daftar Content Addressable Memory (CAM) di memori yang tersedia. Tujuan dan switch adalah untuk menyimpan semua alamat perangkat yang terhubung ke switch tersebut.

Topologi Tree

Topologi janngan berbentuk pohon merupakan hasil penggabungan antara topologi bus dan topologi star. Pada dasarnya, topologi bus berperan sebagai jalur utama yang menghubungkan beberapa topologi star sebagai cabang-cabangnya dalam struktur pohon.

Topologi tree sangat efektif untuk membangun jaringan yang melibatkan banyak komputer. Dengan struktur yang menyerupai pohon, topologi ini sering disebut sebagai topologi bertingkat. Ciri-ciri dari topologi tree melibatkan adanya kabel utama sebagai penghubung antarbeberapa hub dalam jaringan star, keberadaan tingkatan atau hierarki dalam struktur, kemampuan untuk berkomunikasi melalui hub, dan keberadaan hub sebagai pusat pengatur aliran informasi dalam jaringan tersebut.

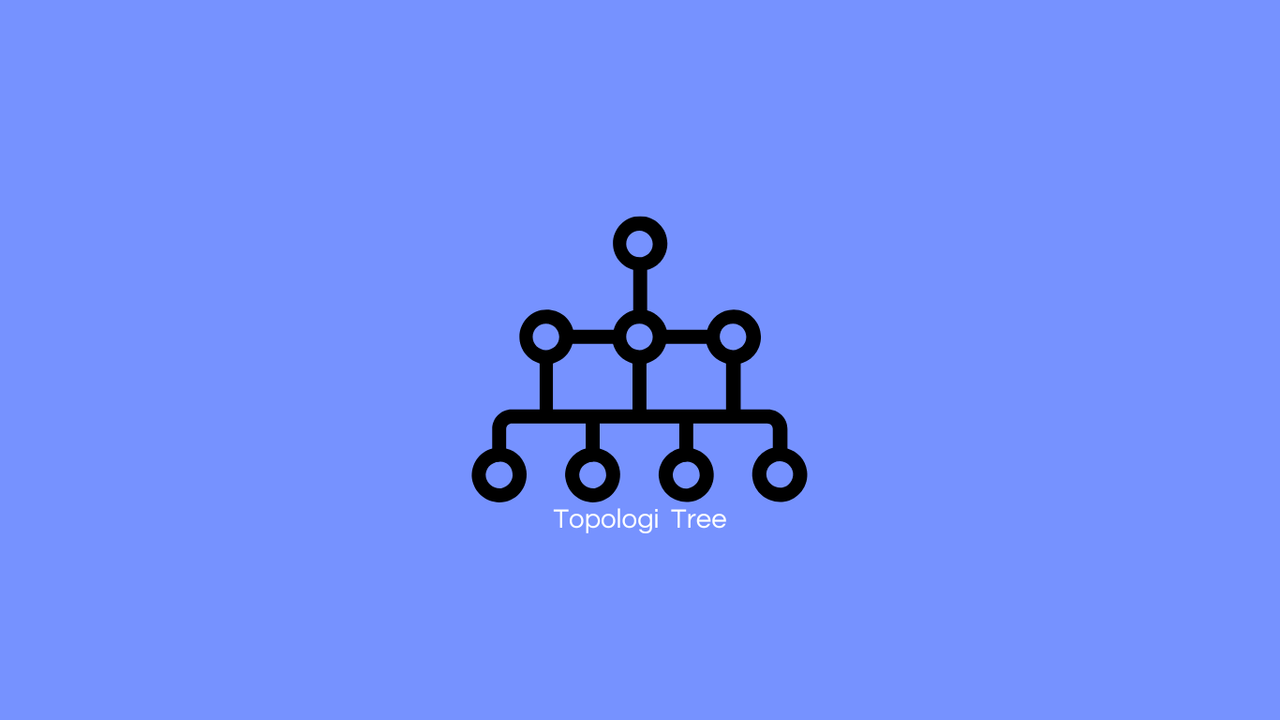

Topologi Tree

Topologi Mesh

Topologi jaringan mesh adalah sistem di mana setiap komputer terhubung langsung ke komputer lainnya. Koneksi ini dikenal sebagai dedicated link atau tautan khusus. Umumnya, topologi mesh digunakan dalam jaringan dengan jumlah perangkat komputer yang relatif sedikit. Keunggulan topologi mesh termasuk peningkatan kecepatan transfer data karena data dapat dikirim langsung ke komputer tujuan tanpa melalui perantara.

Topologi Mesh

Topologi mesh membutuhkan banyak kabel karena setiap komputer terhubung langsung dengan yang lain. Selain itu, biasanya setiap node dalam topologi mesh memiliki lebih dari dua port I/O dan konfigurasi yang berbeda. Cara kerja topologi mesh sangat sederhana, dengan data yang dikirim langsung menuju node tujuan melalui kabel yang menghubungkannya, sehingga memungkinkan aliran data informasi yang cepat.

Topologi Jaringan Linear

Topologi jaringan linear, juga dikenal sebagai topologi runtut, menggambarkan jaringan yang diatur secara berurutan dengan menggunakan kabel utama yang terhubung ke setiap titik dalam komputer, Ciri utama dari topologi linear ini adalah memiliki struktur yang mirip dengan topologi bus, menggunakan konektor BNC, dan kabel RJ-58.

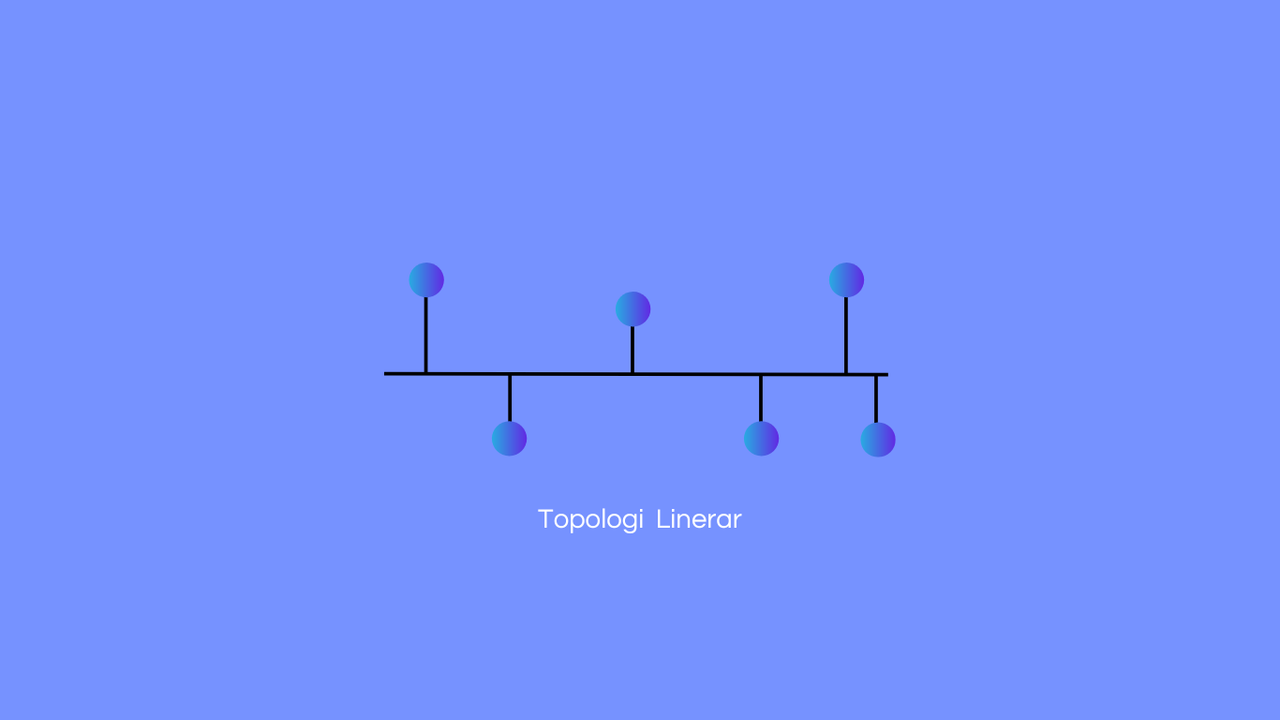

Topolgi Linear

Dalam topologi ini, data dapat mengalir sepanjang jalur yang berurutan, mirip dengan susunan titik dalam topologi bus. Penggunaan konektor BNC dan kabel RJ-58 mendukung sistem ini dalam mengorganisir sambungan antarkomputer secara berurutan. Meskipun topologi linear memiliki beberapa persamaan dengan topologi bus, namun memiliki karakteristik tersendiri dalam pengaturan yang berurutan ini.

Topologi Hybrid

Topologi jaringan hybrid merupakan hasil penggabungan dua atau lebih jenis topologi jaringan yang berbeda. Sering kali, topologi ini digunakan oleh perusahaan yang melakukan akuisisi terhadap perusahaan lain. Dengan menggabungkan elemen dari beberapa jenis topologi, topologi hybrid memberikan fleksibilitas dan kemampuan yang dapat disesuaikan dengan kebutuhan khusus dari struktur organisasi yang kompleks. Ini memungkinkan perusahaan untuk memanfaatkan kelebihan dari masing-masing topolog yang digabungkan, menciptakan suatu sistem jaringan yang optimal untuk kebutuhan bisnis mereka.

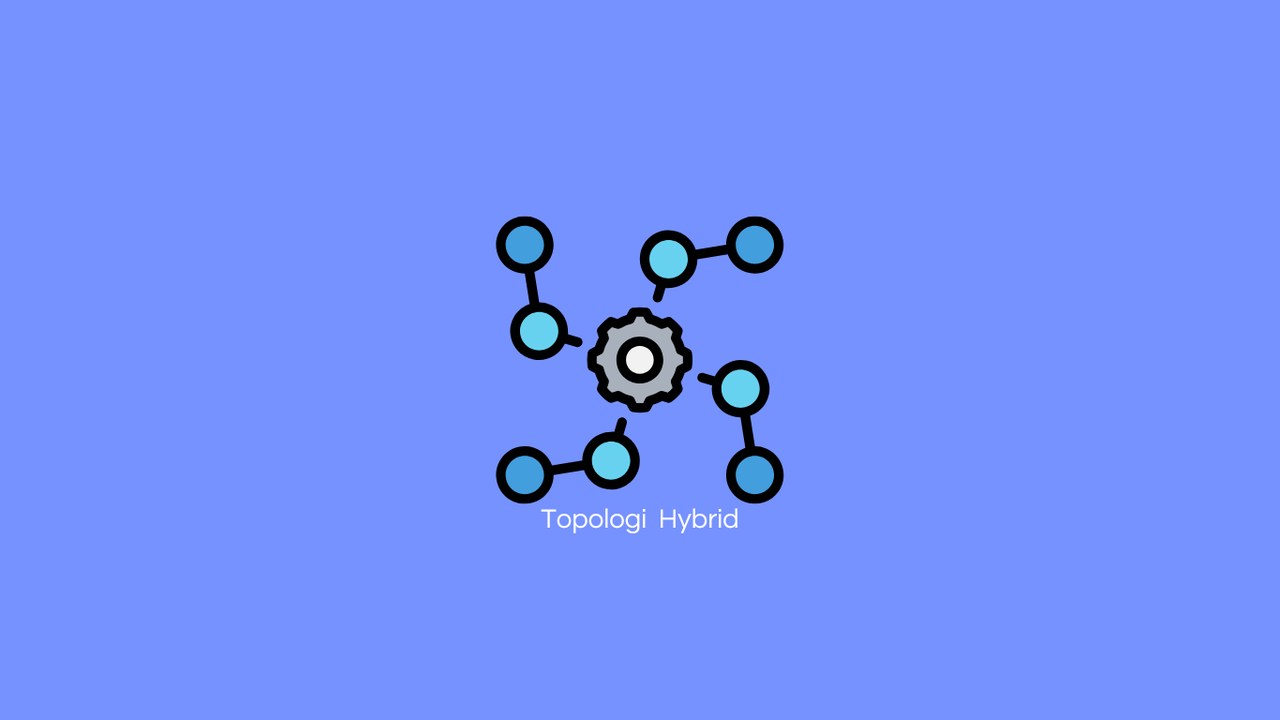

Topologi Hybrid

Kesimpulan

Topologi jaringan adalah metode yang digunakan untuk menghubungkan dua atau lebih komputer menggunakan media transmisi seperti kabel UTP, fiber optik, atau nirkabel. Tujuan dari topologi jaringan adalah memudahkan komunikasi antar pengguna, terlepas dari lokasi fisik mereka. Topologi ini juga penting untuk memastikan setiap komputer atau host dapat saling berkomunikasi, serta memberikan kemudahan dalam perencanaan jaringan berdasarkan estimasi biaya, kecepatan, dan skala yang dibutuhkan.

Jenis-jenis topologi jaringan, seperti topologi ring, star, tree, mesh, linear, dan hybrid, memiliki kelebihan dan kekurangannya masing-masing. Topologi ring menghubungkan komputer dalam satu lingkaran, sementara topologi star menghubungkan perangkat ke pusat kontrol. Topologi tree menggabungkan topologi bus dan star, sedangkan topologi mesh menghubungkan setiap komputer langsung dengan komputer lainnya. Topologi linear menggambarkan jaringan berurutan, dan topologi hybrid merupakan gabungan dari beberapa jenis topologi yang disesuaikan dengan kebutuhan organisasi.

Setiap topologi memiliki karakteristik tersendiri yang mempengaruhi pengaturan, biaya, dan efisiensi dalam jaringan komputer. Oleh karena itu, pemilihan topologi yang tepat sangat penting untuk mendukung kelancaran komunikasi dan pengelolaan jaringan yang optimal.
